Het selecteren van het juiste type cleanroomdeur voor verkeers- en vervuilingsvereisten

De drie primaire configuraties voor cleanroomdeuren – draaien, schuiven en snel oprollen – zijn niet uitwisselbaar. Elk heeft betrekking op een specifiek operationeel profiel, en het specificeren van het verkeerde type voor een bepaald toegangspunt creëert aanhoudende besmettingsrisico's of knelpunten in de workflow die geen enkele procedurele controle volledig kan compenseren. Het begrijpen van het mechanische en aerodynamische gedrag van elk type onder reële bedrijfsomstandigheden is essentieel voordat u tot een configuratie besluit.

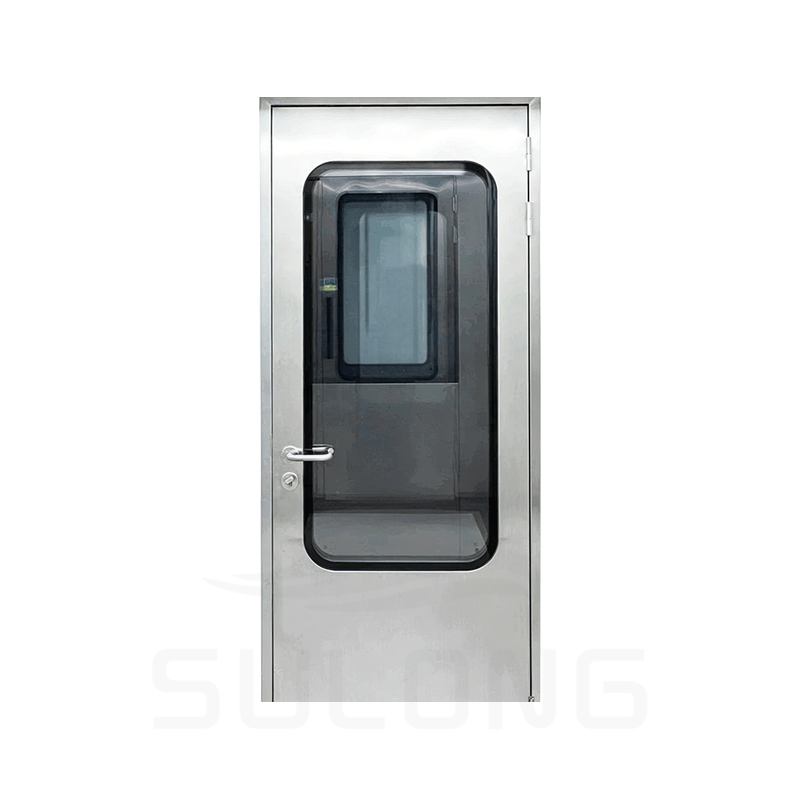

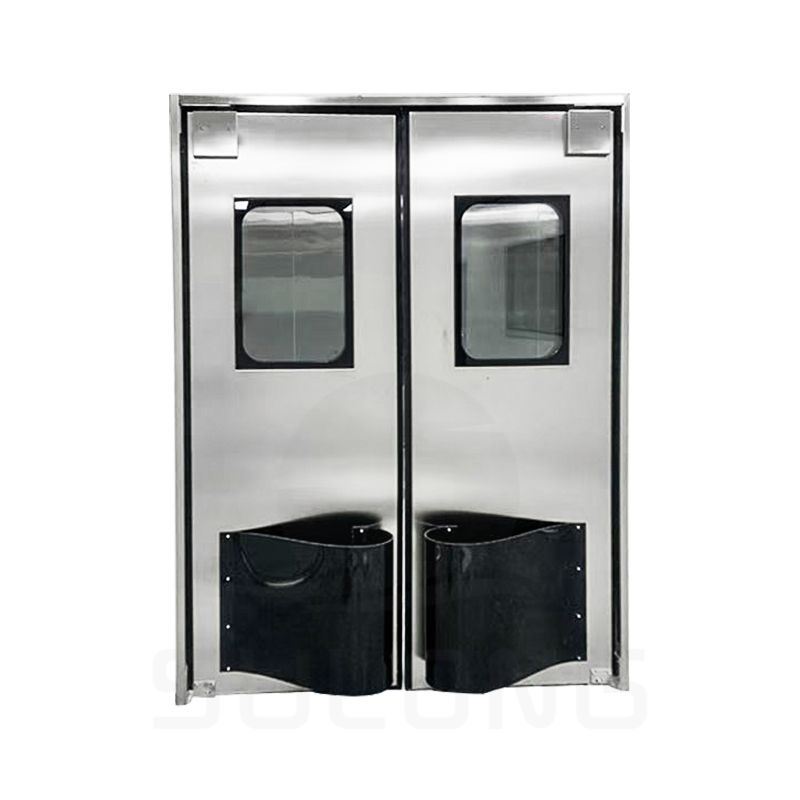

Draaideuren zijn de meest gebruikelijke keuze voor personeelstoegangspunten met een gemiddelde verkeersfrequentie. Hun belangrijkste besmettingsrisico is het zuigereffect: wanneer het deurblad openzwaait, verplaatst het een luchtvolume dat een tijdelijke drukverstoring veroorzaakt die deeltjes in beide richtingen over de drempel kan transporteren. Dit effect is evenredig met de deurgrootte en de draaisnelheid. In ISO-klasse 6 en schonere omgevingen moeten draaideuren altijd in de hogeredrukzone openen, zodat de netto luchtstroomrichting de migratie van deeltjes tegengaat. Snelle roldeuren daarentegen trekken zich verticaal terug en genereren vrijwel geen zijdelingse luchtverplaatsing, waardoor ze zeer geschikt zijn voor apparatuuroverdrachtzones waar korte en frequente grote openingen nodig zijn – een veel voorkomend scenario in halfgeleiderfabrieken of logistieke ziekenhuisgangen.

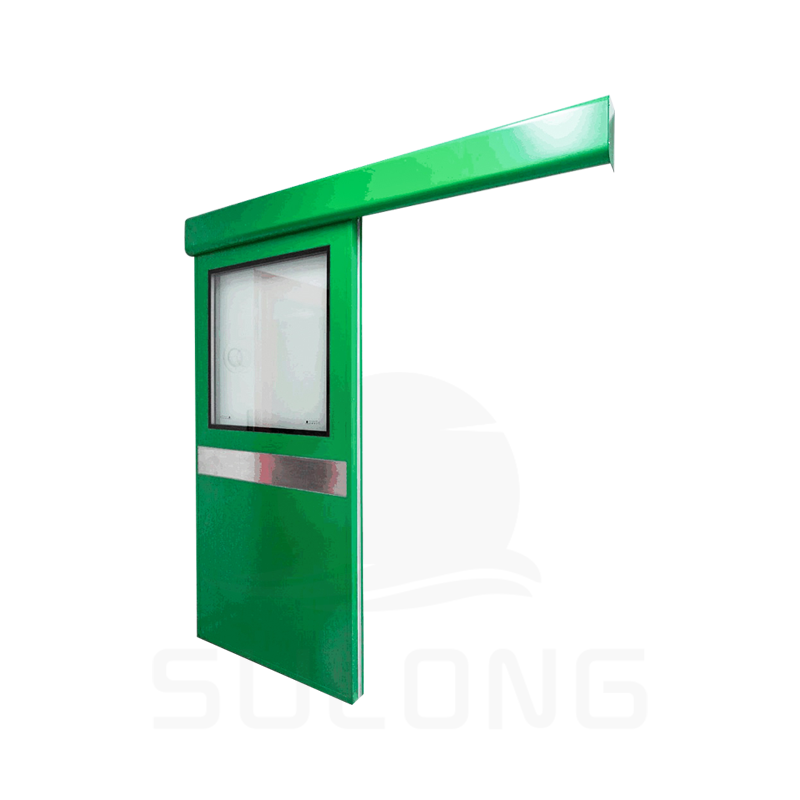

Schuifdeuren zorgen voor minder draaivrijheid op de vloer, wat een praktisch voordeel is in gangen met karren- of karrenverkeer, maar hun afdichtingsprestaties zijn in belangrijke mate afhankelijk van de kwaliteit van het perimeterafdichtingssysteem en de nauwkeurigheid van het deurspoor. Een schuifdeur die aan de voorrand zelfs maar een opening van 1 à 2 mm krijgt als gevolg van spoorslijtage of thermische uitzetting, zorgt voor een langdurige luchtuitwisseling tussen zones – veel schadelijker voor de verontreinigingsbeheersing dan de korte verstoring van een goed passende draaideur. Voorzieningen die groothandel cleanroomdeur Bij systemen voor wederverkoop of installatie op meerdere locaties moet bijzondere aandacht worden besteed aan de specificaties van het spoormateriaal en de beschikbaarheid van vervangende pakkingprofielen, aangezien dit de componenten zijn die het meest waarschijnlijk onderhoud nodig hebben gedurende een operationele levensduur van 10 tot 15 jaar.

Pakkingtechniek: het detail dat de luchtdichtheid bepaalt

Goed afdichtende pakkingen zijn het meest prestatiekritische onderdeel in elke deur- of raamconstructie in een cleanroom, maar toch krijgen ze veel minder aandacht tijdens de specificatie dan paneelmaterialen of beglazingsconfiguraties. Een pakking die correct wordt samengedrukt onder de sluitkracht van de deur en zijn elastische herstel behoudt gedurende duizenden open-dicht-cycli, is wat een deur scheidt die jaar na jaar zijn luchtlekkageklasse behoudt, van een deur die binnen 18 maanden na ingebruikname niet voldoet aan de integriteitstests.

Materiaalkeuze per omgeving

Siliconenpakkingen zijn de standaardkeuze voor de meeste farmaceutische en elektronische cleanrooms, omdat siliconen hun compressievastheidsweerstand behouden over een breed temperatuurbereik (doorgaans –60°C tot 200°C) en compatibel zijn met de isopropylalcohol, waterstofperoxide en quaternaire ammoniumdesinfectiemiddelen die worden gebruikt bij routinematige reiniging. EPDM-pakkingen bieden een betere weerstand tegen blootstelling aan ozon en UV, waardoor ze beter geschikt zijn voor cleanrooms met UV-sterilisatiesystemen die in de buurt van deuropeningen werken. Neopreen moet worden vermeden in cleanrooms waar chemische oplosmiddelen worden gebruikt, omdat het in contact met veel organische verbindingen afbreekt en een bron van deeltjes kan worden.

Compressiekracht en herstel op lange termijn

De compressiezetting van een pakking – de permanente vervorming die optreedt na langdurige compressie – bepaalt hoe de afdichtingsprestaties in de loop van de tijd veranderen. Siliconenpakkingen van lage kwaliteit kunnen na versnelde verouderingstests compressie-instelwaarden van meer dan 40% vertonen, wat betekent dat ze bijna de helft van hun elastisch herstel verliezen en niet langer voldoende contactdruk tegen het deurkozijn genereren. Het specificeren van pakkingen met een compressieset van minder dan 20% volgens ISO 815-testomstandigheden is een redelijke basisvereiste. Voor cleanroomdeurconstructies in toegangspunten met een hoge cyclus (meer dan 200 cycli per dag) is de geometrie van het pakkingprofiel ook van belang: holle D-profielprofielen verdelen de compressiekracht gelijkmatiger over het contactvlak dan massieve vierkante of ronde profielen, waardoor de levensduur aanzienlijk wordt verlengd.

Beglazingsconfiguratie en frameafdichting in cleanroomramen

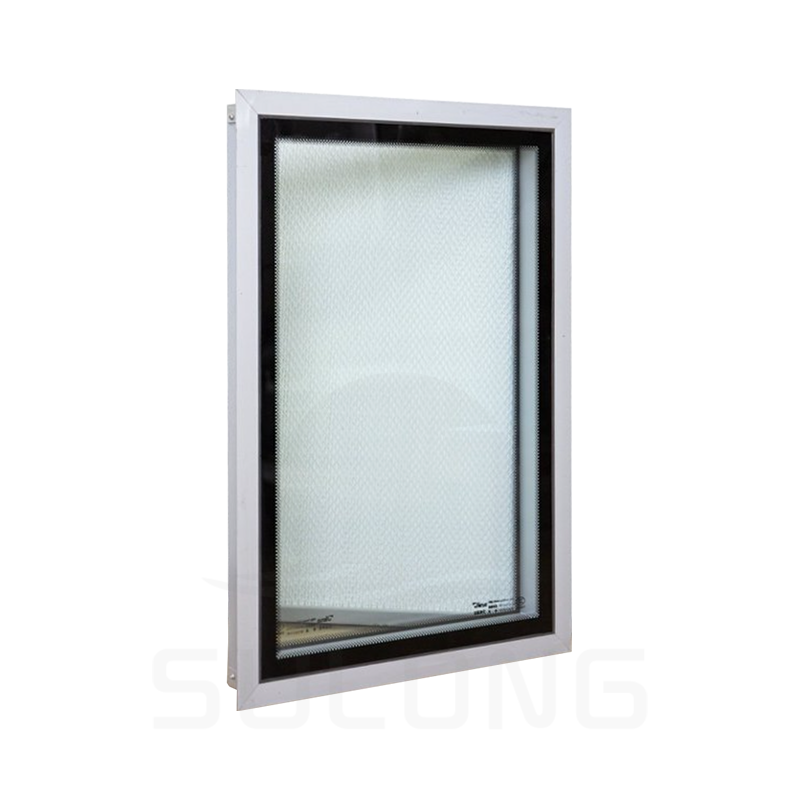

Leveranciers van cleanroomramen bieden configuraties aan variërend van enkelvoudig gehard glas tot driedubbele beglazing met coatings met een lage emissie, en de juiste keuze hangt af van de thermische omgeving van de cleanroom ten opzichte van de aangrenzende ruimte in plaats van alleen van de cleanroomclassificatie. Een veel voorkomende specificatiefout is het kiezen voor dubbele beglazing louter en alleen omdat dit de standaardpraktijk is, zonder te verifiëren of de thermische bruggen door het raamkozijn in overeenstemming zijn met de vereisten voor vochtigheidsbeheersing van de kamer. Condensatie op of in een raamconstructie is een van de weinige vervuilingsgebeurtenissen die moeilijk te verhelpen zijn zonder volledige verwijdering en herinstallatie.

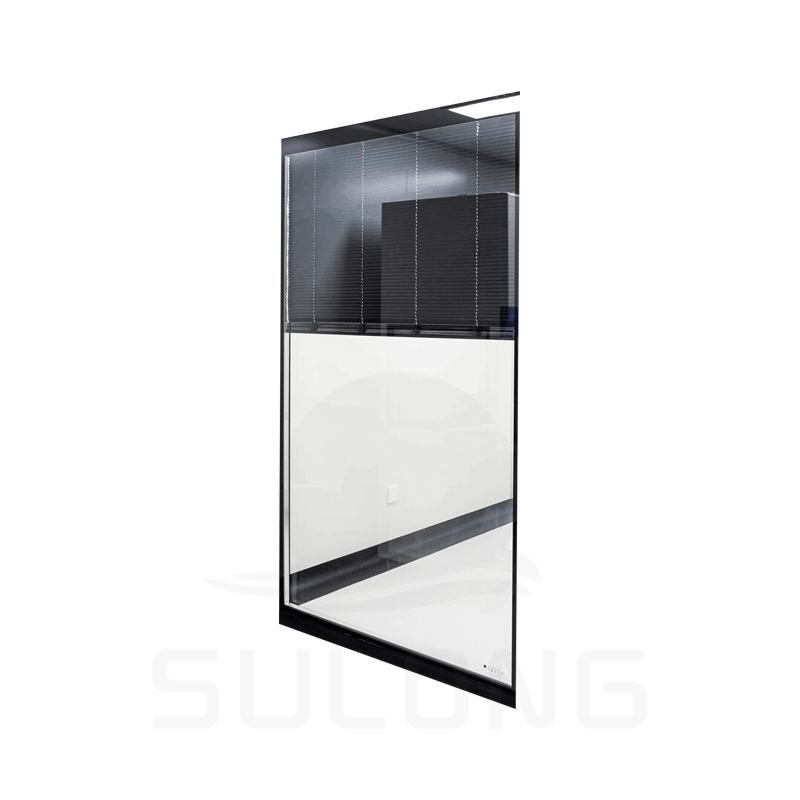

De geïsoleerde glaseenheid (IGU) in een cleanroomraam met dubbele of driedubbele beglazing moet in de fabriek hermetisch worden afgedicht. In het veld gemonteerde beglazingseenheden hebben historisch gezien hogere percentages afdichtingsfouten, wat leidt tot condensatie tussen de ruiten die niet kan worden gereinigd en waardoor de visuele controlefunctie die het raam moet bieden geleidelijk wordt verdoezeld. Gerenommeerde leveranciers van cleanroomramen produceren IGU's met afstandsstaven met warme randen (meestal gemaakt van roestvrij staal of thermoplastisch materiaal in plaats van aluminium) die de thermische geleidbaarheid aan de glasrand verminderen en het risico op randcondensatie in installaties in koude klimaten verkleinen.

Frameafdichting op het grensvlak van de muur is het andere kritische detail. Het raamkozijn wordt doorgaans in een cleanroompaneel of muuropening geplaatst met een doorlopende laag neutraal uithardende siliconenkit aan zowel de binnen- als buitenomtrek. Zuuruithardende siliconen mogen niet worden gebruikt in cleanrooms, omdat het azijnzuur dat vrijkomt tijdens het uitharden metalen onderdelen kan aantasten en een residu achter kan laten dat deeltjes aantrekt. Na de installatie moeten de binnenzijde van het frame en de afdichtingsverbinding onder harklicht worden geïnspecteerd om er zeker van te zijn dat er geen gaten of gereedschapssporen in de siliconenkraal zitten, aangezien dit de locaties zijn waar deeltjesinfiltratie het eerst zal optreden bij wisselende drukverschillen.

Aankoopoverwegingen bij de aanschaf van deur- en raamsystemen voor cleanrooms op schaal

Faciliteiten die uitbreiden, meerdere cleanroomsuites tegelijkertijd bouwen, of opereren als technische aannemers die groothandel in cleanroomdeur- en raamconstructies voor projecten hebben, worden geconfronteerd met een duidelijke reeks inkoopuitdagingen die aanzienlijk verschillen van aankopen in één faciliteit. Volume-inkoop brengt vragen met zich mee over de maatconsistentie tussen productiebatches, de traceerbaarheid van documentatie voor validatiedoeleinden en het vermogen van de leverancier om volgens gecoördineerde schema's te leveren zonder kwaliteitsverlies.

Het werken met leveranciers van cleanroomramen en deurfabrikanten die ervaring hebben met het leveren van projecten op meerdere locaties of grote volumes is een zinvolle differentiator. Leveranciers die gewend zijn aan bestellingen op één locatie, beschikken vaak niet over de productieplanningssystemen die nodig zijn om de kwaliteit consistent te houden wanneer het productievolume verdubbelt of verdrievoudigt. Het aanvragen van toegang tot fabrieksaudits of inspectie door derden van productiebatches vóór verzending is een redelijke voorwaarde voor elke bestelling die een aanzienlijk deel van het kritieke pad van een project vertegenwoordigt – en de meeste gevestigde leveranciers in de farmaceutische, elektronische en biotechnologische toeleveringsketens zullen hier zonder bezwaar aan voldoen.
